При нажатии на кнопку «Аналитики», система перенаправляет пользователя на страницу с окном поиска (см. Рисунок 3.1. Страница модуля с окном поиска).

Окно содержит следующие элементы:

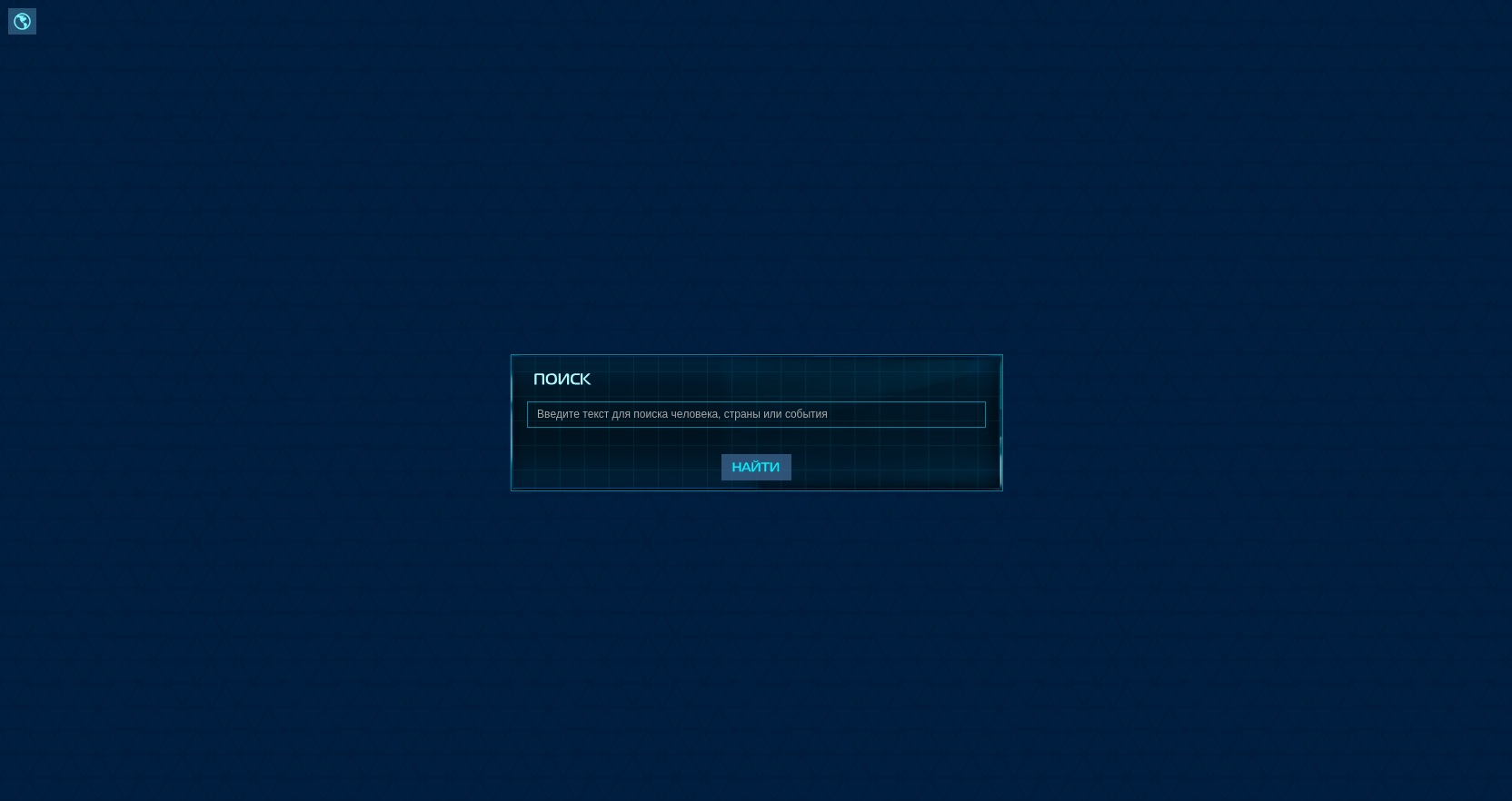

Рисунок 4.1. Страница модуля «Центр автоматического мониторинга СМИ» с окном поиска

Пользователь вводит необходимые ключевые слова и нажимает на кнопку, либо на клавишу «Enter», система перенаправляет пользователя на страницу с найденными статьями по введенному запросу (см. Рисунок 3.2. Страница модуля с окном результатов поиска). Возможен альтернативный поток событий 1.

Альтернативные потоки событий.

Альтернативный поток 1. Не заполнено поле «Поиск».

Система выдает комментарий «Введите текст для поиска человека, страны или события», переход в модуль «Центр автоматического мониторинга СМИ» не осуществляется.

Страница содержит следующие части (см. Рисунок 3.2. Страница модуля с окном результатов поиска):

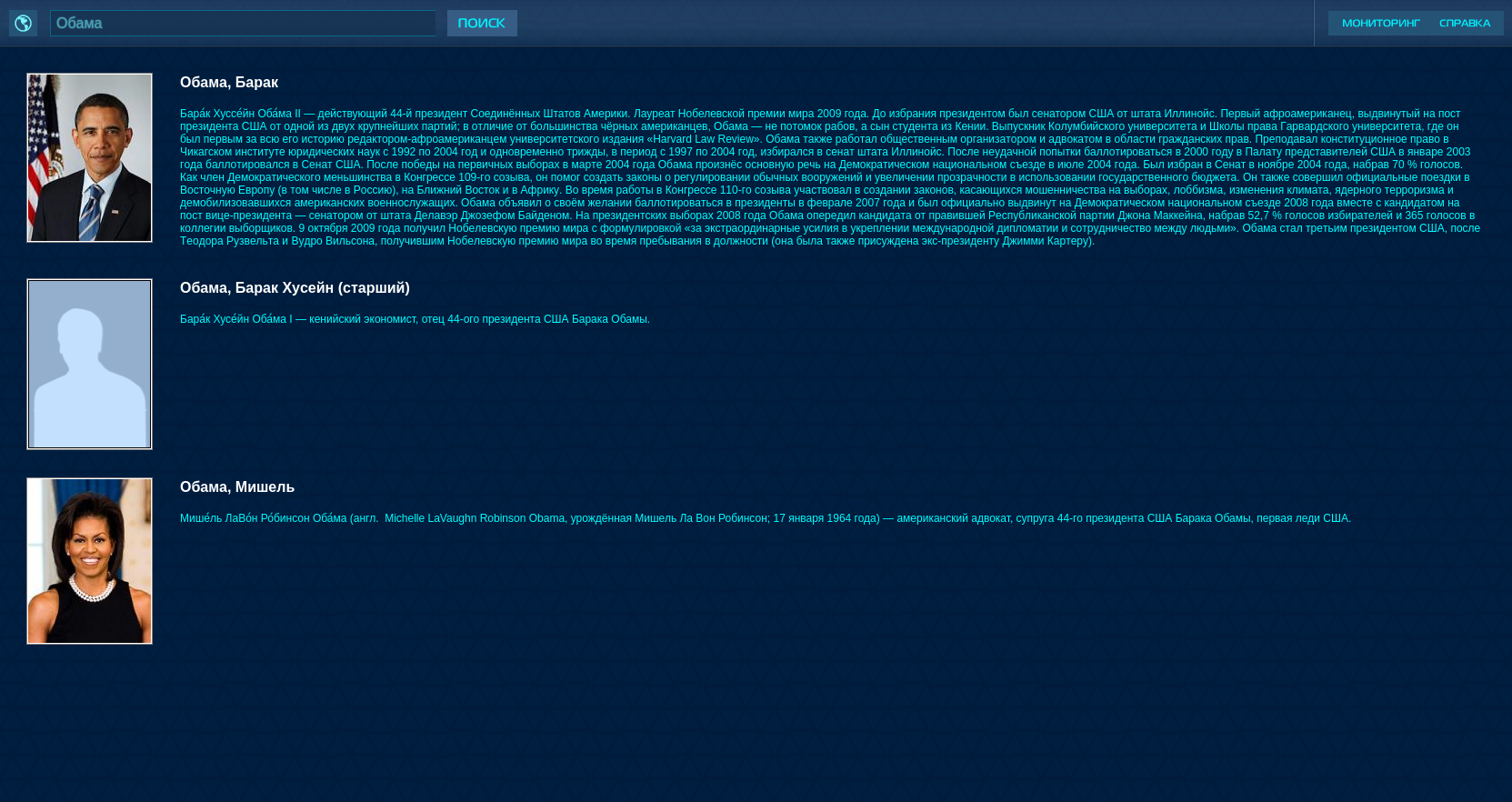

Рисунок 4.2. Страница модуля «Центр автоматического мониторинга СМИ» с окном результатов поиска

Верхняя панель

Верхняя панель содержит следующие элементы:

Кнопка перехода в модуль «Интеллектуальный сбор и запись новостного контента из СМИ»

При нажатии на кнопку система перенаправляет пользователя в модуль «Интеллектуальный сбор и запись новостного контента из СМИ».

Поиск

Содержит поле поиска и кнопку «Поиск». Пользователь вводит требуемые ключевые слова и нажимает на кнопку, либо на клавишу «Enter».

Примечание:

Кнопка «Мониторинг»

При нажатии на кнопку система перенаправляет пользователя на основную страницу модуля.

Кнопка «Справка»

При нажатии на кнопку система переходит в модуль «Система подготовки аналитических справок».

Основная рабочая область

Основная рабочая область содержит статьи, найденные по ключевым словам. Каждая статья содержит:

Примечание: если количество статей больше, чем высота основной рабочей области, в ней появляется вертикальный скролл.

При нажатии на любой элемент статьи система перенаправляет пользователя на основную страницу модуля.

Страница содержит следующие части (см. Рисунок 3.3. Основная страница модуля):

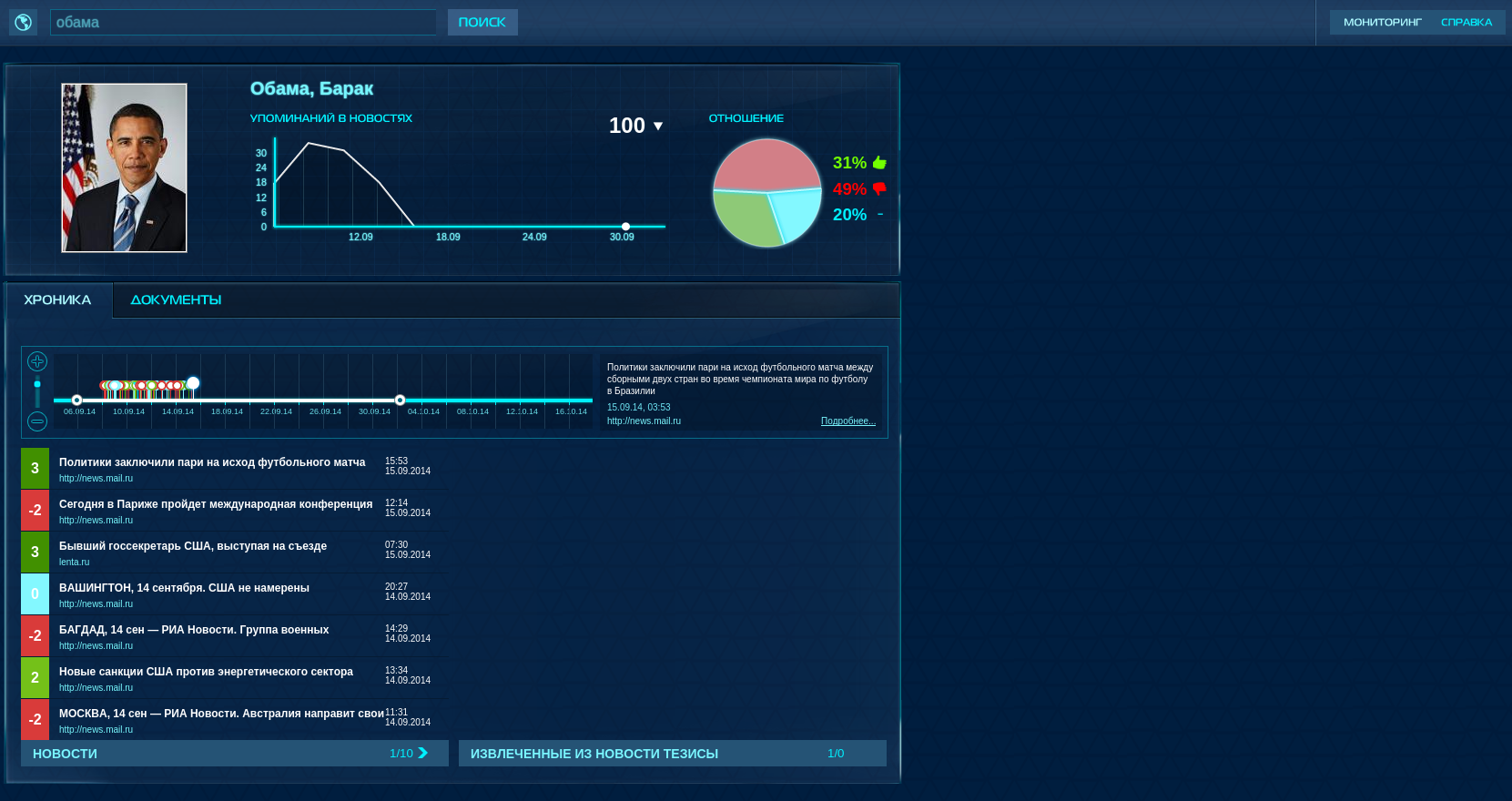

Рисунок 4.3. Основная страница модуля «Центр автоматического мониторинга СМИ»

Верхняя панель

Внешний вид и работа верхней панели аналогичны им же на страница с найденными статьями

Примечание: при повторном поиске статей система перенаправляет пользователя на страницу с найденными статьями.

Основная рабочая область

Основаная рабочая область содержит следующие элементы:

Панель общей информации

Панель содержит следующие элементы:

График «Упоминаний в новостях». Внешний вид и работа графика аналогична им же в панели «Количество упоминаний» в модуле «Интеллектуальный сбор и запись новостного контента из СМИ».

Сегментная диаграмма «Отношение». Диаграмма разделена максимум на три части в процентном содержании новостей различной эмоциональной окраски и заполнена цветом согласно этой окраске. При отсутствии новостей по выбранному человеку, месту или событию диаграмма не заполнена.

Вкладка «Хроника»

Вкладка содержит следующие элементы:

Панель временной шкалы. Временная шкала содержит следующие элементы:

Шкала изменения временного диапазона. Содержит кнпоки + и - для изменения временного диапазона. По умолчанию, установлен режим каждые 24 часа.

Ось абсцисс с метками врмени/даты и временной отрезок. Ось разграничена согласно выбранному режиму шкалы изменения временного диапазона. Врененной отрезок содержит флажки новостей, в которыхупоминался выбранный человек, место или событие согласно дате публикации и эмоциональной окраскеновости. При нажатии на флажок, в панели, распологающейся справа от временной шкалы, отображаются: название новости, дата публикации, источник новости и ссылка «Подробнее…». При нажатии на ссылку доступен полный просмотр новости. Пользотватель может изменять временной отрезок, перетягивая точки отрезка.

Диапазон дат временного отрезка. Содержит диапазон дат согласно текущему режиму шкалы изменениявременного диапазона в формате ДД.ММ.ГГ-ДД.ММ.ГГ. По умолчанию, дата начала: -7 дней от даты, установленной на сервере. Дата конца: +10 дней от даты начала.

Панель «Новости». Панель содержит пагинатор и список новостей, найденных по выбранному человеку, месту или событию. Каждая новость содержит:

При нажатии на новость в ее поле отображается ссылка «Подробнее…». При нажатии на ссылку доступен полный просмотр новости.

Панель «Извлеченные из новости тезисы». Панель содержит пагинатор и список извлеченных из новости тезисов. Работа панели аналогична работе панели «Новости».

Вкладка «Документы»

Вкладка содержит следующие элементы:

Панель «Документы найденные в хранилище». Панель содержит пагинатор и список новостей, найденных по выбранному человеку, месту или событию. Каждая новость содержит:

Панель «Документы по статье». Панель содержит пагинатор и поле с кнопкой «Загрузить». При нажатии на кнопку система выдает выпадающее меню с пунктами:

Из хранилища. При выборе пункта «Из хранилища» система открывает окно выбора файла с деревом хранилища (см. Рисунок 3.4. Окно выбора файла). Пользователь выбирает требующуюся ноду дерева и нажимает кнопку «Готово».

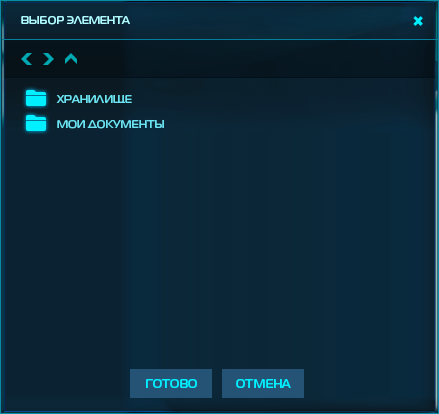

Рисунок 4.4. Окно выбора файла

С компьютера. При выборе пункта «С компьютера» система открывает окно загрузки документа (см. Рисунок 3.5. Окно загрузки документа). Окно содержит следующие элементы:

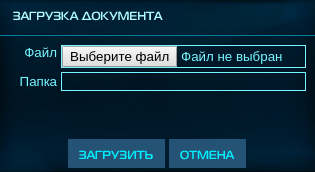

Рисунок 4.5. Окно загрузки документа

Поле «Файл». Поле содержит кнопку «Выберите файл». При выборе файла в поле отображается название файла и процент его загрузки.

Поле «Папка». При нажатии на поле система выдает окно с деревом хранилища, аналогичное окну в кнопке «Печать» модуля «Интеллектуальный сбор и запись новостного контента из СМИ».

При нажатии кнопки «Загрузить» система закрывает окно с загрузкой документа в указанной папке хранилища.

При нажатии на кнопку «Отмена» система закрывает окно без загрузки.
